Плоская проволока в бумажной упаковке по индивидуальному заказу
Для обмоток масляных трансформаторов мы предлагаем широкий ассортимент обмоток, совместимых с охлаждающими жидкостями на основе синтетических и минеральных масел. Плоский провод с бумажной изоляцией может быть выполнен как одножильный, так и многожильный (двух- или трехжильный и т. д.).
Используемая бумага в основном представляет собой изоляционные материалы, такие как телефонная бумага, кабельная бумага, бумага Miki и бумага NOMEX.
Технические характеристики должны соответствовать IEC 60317-27. Проводники могут быть медными, алюминиевыми или эмалированными прямоугольными медными.
Материал
Материал проводника используется в соответствии с IEC 13601, в основном Cu-EP. При необходимости доступны проводники повышенной прочности.

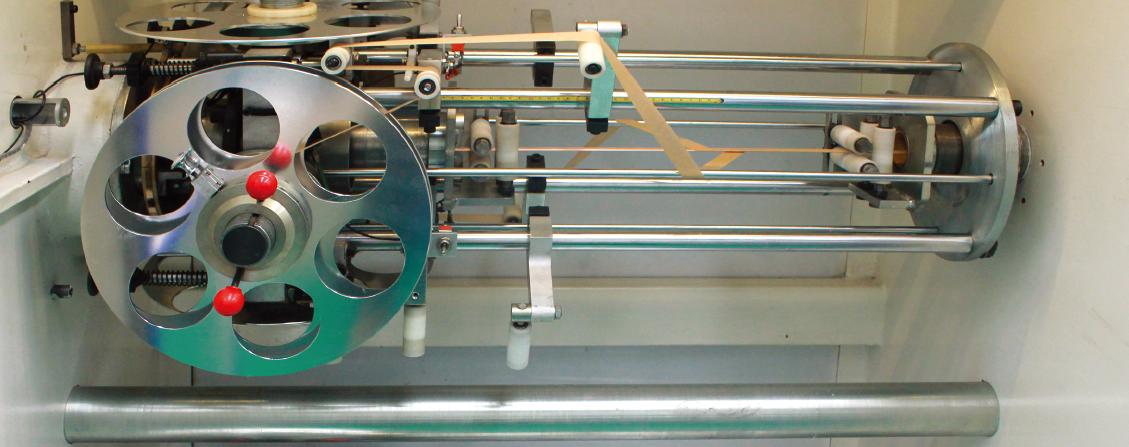

Метод намотки
Для удовлетворения различных потребностей применения мы можем использовать различные методы намотки в зависимости от структуры бумажного изоляционного слоя.
Способ 1: Намотка встык
Способ 2: метод намотки внахлест
Метод 3: переплетенная обертка
| проект | одна линия | Проволока с бумажным покрытием | ||
| ширина mm | толщина mm | Количество слоев изоляционной бумаги | ||
| 1
|
3-25 | 0.8-12 | 32 | |
| 2 | 3-23 | 0.8-4 | 4 | 3×4 |
| 3
|
4-23 | 0.8-2.7 | 4 | 3×4 |
| 4 | 4-23 | 0.8-4 | 4 | 3×4 |
Технические параметры
| имя | Уровень термостойкости | Производственный ассортимент | Производительность и использование продукта |
| кабельная бумага,
Телефонная бумага Мики, обернутая бумагой проволока |
A |
Круговая линия: 2.5mm-6.0mm Плоский провод: 4-80mm2 |
Этот продукт имеет превосходную устойчивость к напряжению.Обычный провод с бумажным покрытием является специальным материалом для масляных трансформаторных катушек и аналогичных электрических катушек. |
| НОМЕКС проволока с бумажным покрытием | C | Этот продукт обладает хорошей эластичностью, гибкостью, сопротивлением разрыву, влагостойкостью и износостойкостью, очень устойчив к кислотной и щелочной коррозии.Подходит для обмоток трансформаторов, подъемных электромагнитов, сварочных аппаратов и других изделий. | |
| Витки трансформатора 500кВ
Медный плоский провод в изолированной бумажной обертке
|
A | Этот продукт обладает превосходной устойчивостью к напряжению и используется в катушках трансформаторов и аналогичных обмотках. |
()
