Непрерывно транспонированная многожильный провод

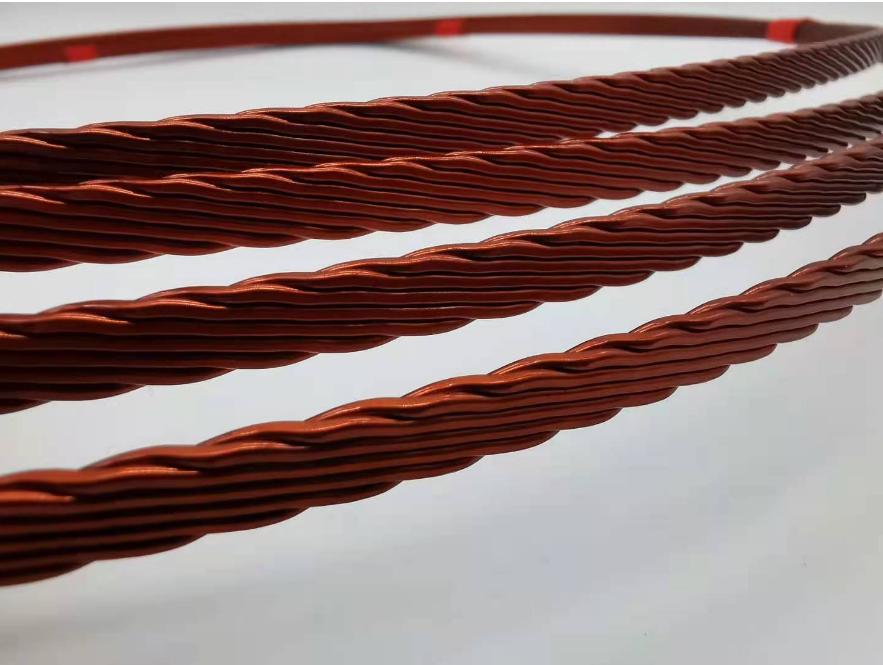

Непрерывно транспонированный проводник (CTC) состоит из нескольких жил, каждая из которых состоит из нескольких круглых проводов с пленочной изоляцией или эмалью, расположенных в две стопки, которые слегка сливаются в центре; цель этой конфигурации — создать как можно большую проводимость. возможно в пределах CTC. Несколько проводов. Вся сборка обычно оборачивается дополнительным изоляционным материалом, например лентой из чистой целлюлозной бумаги.
Основные лакокрасочные пленки следующие:
– Для масляных трансформаторов можно применять эмалированный провод из поливинилацеталя класса нагревостойкости 120 с изоляцией из целлюлозной бумаги.
– Эмалированный провод температурного класса 200, изолированный арамидной бумагой или покрытый стекловолокном, может применяться в тяговых и сухих трансформаторах.
По сравнению с обычными витыми проводами преимуществами транспонированных проводов являются:
1. Сократите время намотки катушки трансформатора.
2. Уменьшите размер и вес трансформатора и уменьшите стоимость.
3. Уменьшите потери на вихревые токи и циркуляционный ток.
4. Отличные характеристики катушки и упрощенная обработка намотки.
5. Улучшите механическую прочность обмотки. (затвердевший самоклеящийся CTC)
Поскольку в двигателях используются непрерывно перемещаемые провода, стоимость единицы продукции очень высока. Поэтому качество строго контролируется на протяжении всего производственного процесса, например:
| Проверка проводников | постоянный контроль размеров, состояния поверхности, геометрии |
| Проверка лакокрасочной пленки | состояние диэлектрической поверхности |
| Обнаружение транспозиции | точность транспозиции и наличие красочной пленки между соединенными нитями |
Производственный ассортимент:
Наше технологическое оборудование PROTECO оборудовано для изготовления до 63 жил непрерывно перемещаемых проводников. Наши рекомендуемые размеры
| Максимальное количество прядей | Минимальный размер |
| 39 | 3.00*1.00 |
| 49 | 4.00*1.20 |
| 63 | 5.00*1.20 |
()
